Принцип действия и устройство теплосчетчика ЭНКОНТ

Описание и назначение теплосчетчика Принцип действия и устройство Установка и монтаж Возможные схемы теплоучета Документация и сертификаты Программное обеспечение Возможности подключений RS485 GSM связь Фотогалерея Цены Рук-во по эксплуатац. и монтажу Краткое описание ЭНКОНТ Сертификаты и лицензии Прайс-лист на продукцию Опросный лист для заказа

Принцип действия и устройство теплосчетчика ЭНКОНТ

Основой работы теплосчетчика является измерение параметров теплоносителя. Полученные в результате измерений значения расхода теплоносителя, его температуры и давления являются исходными данными для вычисления тепловой энергии.

Основным функциональным элементом теплосчетчика является измерительный блок, который обеспечивает обработку и нормализацию всех сигналов с преобразователей физических параметров.

Структурная схема ИБ приведена на рисунке 1.

Принцип измерения расхода

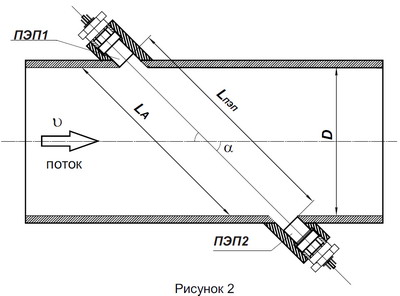

Действие платы расходомера основано на измерении времен распространения ультразвуковых импульсов в потоке теплоносителя через УПР (рисунок 2).

На УПР установлены, как минимум, пара идентичных ПЭП. Они размещены строго против друга под определенным углом к оси потока и образвуют измерительный луч. ПЭП работают поочередно как передатчик и приемник.

Плата расходомера допускает использование до 4-х измерительных лучей.

Скорость распространения ультразвукового импульса в теплоносителе, заполняющем УПР, представляет собой сумму скоростей ультразвука в неподвижном теплоносителе и скорости потока теплоносителя в проекции на рассматриваемое направление распространения ультразвука.

Возбуждение ПЭП и прием сигналов осуществляет приемо-передатчик, гальванически изолированный от остальной схемы платы расходомера.
Схема усиления и детектирования нормализует принятый сигнал для последующего точного выделения разности времен распространения ультразвуковых импульсов по потоку и против него во время-цифровом преобразователе.
Логика и диагностика работы обеспечивается процессором расходомера, который на основе измерения разности времен распространения ультразвуковых импульсов по потоку и против него вычисляет объемный расход.
Зависимость скорости ультразвука в теплоносителе от температуры исключается расчетом фактической скорости ультразвука. Значения измеренных расходов передаются по внутриприборному цифровому интерфейсу в центральный процессор на плате тепловычислителя.

Принцип измерения температуры

Техника получения фактических значений температуры теплоносителя основывается на изменениях омического сопротивления металлов от повышения или понижения температуры. В качестве датчика используется платиновый термопреобразователь сопротивления.

Измеритель температуры на плате тепловычислителя пропускает высокостабильный ток через датчик.
Падение напряжения на чувствительном элементе снимается по двум проводам и поступает на дифференциальный вход АЦП измерителя.
Получаемые коды напряжений, прямо пропорциональные омическому сопротивлению, преобразуются в фактические значения температуры в соответствии с номинальной статической характеристикой термопреобразователя сопротивления по ГОСТ 6651-94.
Значения температур определяются полиномиальной аппроксимацией в центральном процессоре платы тепловычислителя.
Период обновления значений температуры в каждом канале измерения составляет не более 5 секунд при всех при всех включенных четырех каналах измерения.

Принцип измерения давления

Сигнал силы постоянного тока от каждого измерительного преобразователя избыточного давления проходит по нормирующему резистору на плате тепловычислителя.
Напряжение с нормирующего резистора подвергается аналого-цифровому преобразованию в центральном процессоре.

Теплосчетчик ЭНКОНТ для связи с внешними устройствами имеет цифровой интерфейс RS485, аналоговые и частотно/импульсные выходы.
