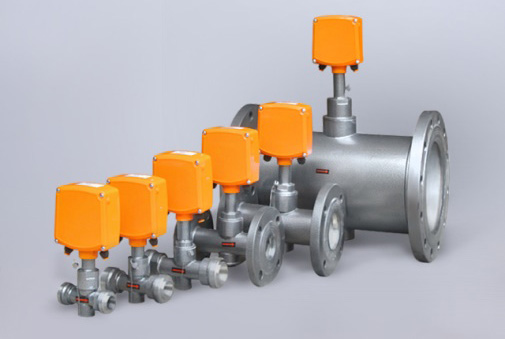

Преобразователь расхода вихревой электромагнитный ВПС
Назначение
ВПС предназначены для преобразования расхода (объема) холодной или горячей воды, а также других жидкостей* с удельной электропроводностью не менее 210-3 см/м в электрические сигналы: частотный или импульсный.* по согласованию с предприятием-изготовителем. Область применения - измерение расхода и учет потребления количества жидкости в наполненных напорных трубопроводах систем водо и теплоснабжения для технологических целей и учетно-расчетных операций. Преобразователи могут быть использованы в качестве первичных приборов в комплекте с вычислителем - в составе теплосчетчика, либо - в составе счетчика - расходомера, а также в автоматизированных системах сбора данных, контроля и регулирования технологических процессов. ВПС преобразуют расход (объем) жидкости в зависимости от исполнения в соответствии с индивидуальной градуировочной характеристикой в частоту электрического сигнала, пропорциональную расходу и количество импульсов с нормированной ценой, пропорциональное объему. Климатическое исполнение преобразователей - УХЛ 2 в соответствии с ГОСТ 15150. Устойчивость к климатическим воздействиям - группа С3 по ГОСТ Р 52931. Преобразователи рассчитаны на эксплуатацию при температуре окружающего воздуха от - 10 до +50 оС и относительной влажности не более 95 %. Устойчивость к механическим воздействиям - вибропрочное и виброустойчивое исполне-ние группы N1 по гост Р 52931. Преобразователи устойчивы к воздействию внешнего переменного магнитного поля с частотой 50 Гц и напряженностью не более 400 А/м. В помещении, где эксплуатируются преобразователи, не должно быть среды, вызывающей коррозию материалов, из которых они изготовлены. Степень защиты ВПС от воды и пыли - IP65 по ГОСТ 14254. Питание преобразователей осуществляется от встроенной литиевой батареи с напряжением 3,65 В, со сроком службы - не менее 4 лет с даты отгрузки преобразователя предприятием - изготовителем.
Устройство и работа
В вихревом потоке жидкости, образующемся за обтекаемым им телом, при взаимодействии с постоянным магнитным полем, образуется переменная ЭДС с частотой, пропорциональной объемному расходу. ЭДС снимается сигнальным электродом, усиливается и преобразуется до логического уровня. После чего, сигнал поступает на микроконтроллер, который обрабатывает частоту вихреобразования и формирует выходной импульсный сигнал. Конструктивно преобразователь состоит из проточной части, выполненной в виде полого цилиндра, в котором установлены тело обтекания и сигнальный электрод, а также стойки, в верхней части которой, под крышкой, размещен электронный блок.
Технические характеристики
В зависимости от рабочего диапазона расходов преобразователи подразделяются на следующие группы: ВПС1 с диапазоном расходов 1:100; ВПС2 с диапазоном расходов 1:50. Параметры преобразователей в зависимости от диаметра условного прохода (Ду) приведены в таблице.
| Группа | Расходы, м3/ч | Ду, мм | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| ВПС1 | Минимальный, gмин | 0,1 | 0,15 | 0,2 | 0,3 | 0,5 | 0,8 | 1,5 | 2 | 3 | 5 | 12 |
| Переходный ,gпер | 0,2 | 0,3 | 0,4 | 0,6 | 1 | 1,6 | 3 | 4 | 6 | 10 | 24 | |
| Максимальный, gмакс | 10 | 15 | 20 | 30 | 50 | 80 | 150 | 200 | 300 | 500 | 1200 | |
| ВПС2 | Минимальный, gмин | 0,2 | 0,3 | 0,4 | 0,6 | 1 | 1,6 | 3 | 4 | 6 | 10 | 24 |
| Максимальный, gмакс | 10 | 15 | 20 | 30 | 50 | 80 | 150 | 200 | 300 | 500 | 1200 | |
Цена и длительность импульса на импульсном выходе Vр задаются в соответствии с таблицей:
| Длительность импульса на выходе, мс | Цена импульса на выходе, м3 | ||
|---|---|---|---|
| ВПС1 и ВПС2 | Ду20…Ду40 | Ду50…Ду100 | Ду125…Ду200 |
| 0,15…150 (80) | 0,01* | 0,1* | 1* |
| 0,15…75 (30) | 0,005 | 0,05 | 0,5 |
| 0,15…15 (2) | 0,001 | 0,01 | 0,1 |
| 0,15…7,5 (2) | 0,0005 | 0,005 | 0,05 |
| 0,15…1,5 (0,8) | 0,0001 | 0,001 | 0,1 |
Длительность импульса на поверочном выходе изменяется автоматически: на низких частотах она соответствует 3,9 мс, на высоких - 0,9мс. 2.3 Параметры питания и нагрузочные характеристики для различных выходов преобразователей приведены в таблице.
| Параметры преобразователей | для исполнений ВПС1 и ВПС2 |
| Напряжение питания, В | Li -батарея 3,65 |
| Средний потребляемый ток, мА | 0,045 2) |
| Параметры универсального выхода V 3): | |
| -схема выходного каскада | |
| -максимальное напряжение Uк макс., В | 30 |
| -максимальный ток нагрузки Iк макс., мА | 10 |
| -длительность выходного импульса в режиме импульсного выхода Vp, мс | В зависимости от цены импульса согласно таблицы |
| -напряжение в открытом состоянии при максимальном токе нагрузки В, не более | 0,3 |
| Параметры дополнительного выхода V0 4): | |
| -схема выходного каскада | «открытый коллектор» |
| -максимальное напряжение Uк макс., В | 20 |
| -длительность импульса на выходе, мс | 1 |
| -напряжение в открытом состоянии при максимальном токе нагрузки В, не более | 0,8 |
1) максимальный средний потребляемый ток соответствует максимальному напряжению питания;
2) при значениях длительностей выходного импульса устанавливаемых по умолчанию;
3) режим универсального выхода V (частотный выход Vf/n , частотный выход Vf/t или импульсный выход Vp) определяется при инициализации преобразователя;
4) выход Vo может быть дополнительно включен для проведения градуировки или поверки.
