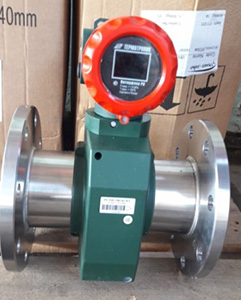

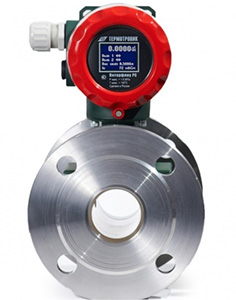

Расходомер электромагнитный Питерфлоу РС

Расходомер электромагнитный Питерфлоу РС

Расходомеры предназначены для измерений объемного расхода и объема электропроводящих жидкостей, протекающих по трубопроводу. Расходомеры могут использоваться в составе теплосчётчиков, измерительных систем, АСУТП в целях коммерческого или промышленного учёта потребления энергетических ресурсов. Области применения расходомеров: системы водоснабжения и водоподготовки, системы орошения и мелиорации, водяные скважины, системы учёта сточных вод.

Расходомеры обеспечивают следующие функциональные возможности:

  1. отображение результатов измерений посредством встроенного индикатора;
  2. накопление значений объемов по результатам измерений;
  3. представление результатов измерений и диагностической информации на внешние устройства посредством интерфейса LIN.

Расходомеры имеют следующие выходные сигналы:

  • два импульсных сигнала, формируемых дискретным изменением сопротивления выходной цепи;
  • цифровой сигнал LIN несущий информацию о результатах измерений и диагностики.

Параметры измеряемой среды

Удельная электропроводность от 10-3 до 10 См/м;

Нейтральность по отношению к композитному материалу и нержавеющей стали;

Температура измеряемой среды от 0,1 до 150 °С;

Температура измеряемой среды от 0,1 до 150 °С;

Рабочее давление измеряемой среды, не более 1,6 (2,5)1 МПа;

Рабочие условия эксплуатации

Температура окружающего воздуха от минус 10 до плюс 50 °С;

Относительная влажность воздуха при 35 °С, не более 95 %;

Атмосферное давление в диапазоне от 84 до 106,7 кПа;

Переменное магнитное поле, не более 40 А/м; Механическая вибрация частотой 1055 Гц с амплитудой смещения до 0,35 мм;

Степень защиты корпуса по ГОСТ 14254-2015: IP65 (рег. № 46814-11); IP66 или IP68 (рег.№ 66324-16).

Параметры электрического питания

Напряжение постоянного тока 12 ... 13,2 В.

Мощность, потребляемая от сети, не более: 5ВА (рег. № 46814-11); 3 ВА (рег.№ 66324-16);

Конструкция и принцип работы

Принцип действия расходомеров основан на явлении индуцирования электродвижущей силы (ЭДС) в движущемся в магнитном поле проводнике – измеряемой среде. Индуцированная ЭДС, значение которой пропорционально расходу (скорости) измеряемой среды, воспринимается электродами и поступает на электронный блок преобразования, который выполняет обработку сигнала, вычисляет объём и объёмный расход и преобразует его в стандартизированные выходные аналоговые и цифровые сигналы. Расходомеры состоят из измерительного участка (ИУ), электронного блока (ЭБ) и внешнего (выносного) адаптера. ИУ представляет собой футерованный защитным материалом отрезок трубопровода из немагнитной стали, заключенный в кожух, защищающий элементы магнитной системы расходомера. ИУ может быть полнопроходным или с сужением (Lканал). Зависимость скоростей потока от расхода представлена в приложении Г. Электронный блок расходомера выполнен в герметичном корпусе, внутри которого расположены печатная плата и элементы присоединения внешних цепей. Электронный блок обеспечивает формирование выходного цифрового сигнала в стандарте интерфейса LIN, несущего информацию о результатах измерений и диагностики, а также двух выходных число-импульсных сигналов, соответствующих требованиям ГОСТ Р ЕН 1434-2 к импульсным выходным устройствам по классам OC и OD, со средней частотой, пропорциональной измеряемому расходу и количеством импульсов, пропорциональным объёму измеряемой среды. Адаптер обеспечивает (определяется исполнением) передачу информации о результатах измерений и диагностики на внешний ПК по интерфейсам RS232, RS485 или Ethernet.
