Расходомер ЭТАЛОН-РМ

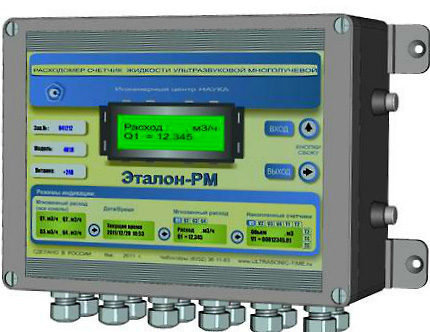

Расходомер-счетчик жидкости ультразвуковой многолучевой ЭТАЛОН-РМ

Наименование модели Расходомер-счетчик жидкости ультразвуковой многолучевой ЭТАЛОН-РМ
Наименование изготовителя ООО «НПП «Эталон Энерго»
Тип СИ ЭТАЛОН-РМ
Номер в ГОСРЕЕСТРЕ 50660-12
ТУ , ГОСТ
Назначение Расходомеры-счетчики жидкости ультразвуковые многолучевые ЭТАЛОН-РМ (далее по тексту расходомеры) предназначены для измерения расхода и объема жидкостей с содержанием твердых и газообразных веществ не более 3 % от объема, максимальной скоростью потока не более 12 м/с, давлением до 1,6 МПа и температурой от 1 до 150 °С, протекающей по четырем металлическим напорным трубопроводам диаметром от 15 до 1800 мм.
Принцип действия Принцип действия расходомеров ЭТАЛОН РМ основан на высокоточном измерении времени распространения импульса ультразвуковых колебаний проходящих через жидкость в трубопроводе.
При движении жидкости в трубопроводе происходит снос ультразвуковой волны, который приводит к изменению времени распространения ультразвукового сигнала: по потоку жидкости время прохождения уменьшается, а против потока возрастает.
Особенности и достоинства/недостатки
Измеряемые среды Вода, стоки и т.д.
Диапазоны расходов измеряемой среды 0,05-110 000 м3/ч
Температура окр.среды в месте установки от - 40 до + 65
Температура измеряемой среды от 0 до +150
Максимальное давление 1,6 МПа
Максимальная температура 150
Конструктив компактное/раздельное раздельное
В случае раздельного конструктива – максимальное расстояние между элементами 200 метров
Контактный/бесконтактный тип монтажа на трубу контактный
Наличие индикации по месту Выносной электронный блок
Наличие цифрового интерфейса RS232/485
Возможность обслуживания неск.трубопроводов 4
Диаметры от 15 до 1800 мм
Исполнение преобразователя расхода (фланцевое, сэндвич, бесфланцевое, и пр.) Фланцевое, бесфланцевое
Материал преобразователя расхода Черная сталь. нержавеющая сталь
Длины прямолинейных участков 10 Ду до 5 Ду после
Пылевлагозащита IP67
Потребляемая мощность 5 Вт
Питание 220 В
Полный средний срок службы 12 лет
Межповерочный интервал 4 года
Срок гарантии 4 года
Страна происхождения г. Чебоксары
