Расходомер счетчик жидкостей высокопомехозащищенный многоканальный
на базе расходомера US800
Расходомеры Взлет

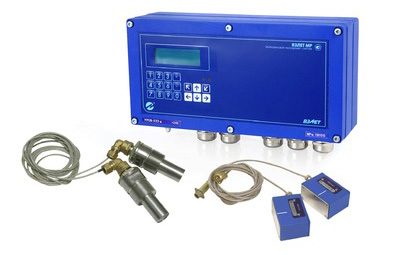

| Наименование модели | Расходомеры-счетчики ультразвуковые многоканальные УРСВ «ВЗЛЕТ МР» |
|---|---|
| Наименование изготовителя | ЗАО «Взлет» |
| Тип СИ | УРСВ "ВЗЛЕТ МР" |
| Номер в ГОСРЕЕСТРЕ | 28363-04 |
| ТУ , ГОСТ | ТУ 4213-012-44327050-2004 (В 12.00-00.00 ТУ) |
| Назначение | Предназначен для измерения среднего объемного расхода и объема реверсивных потоков различных жидкостей (горячей, холодной, сточных вод, кислот, щелочей, пищевых продуктов и т.д.) в одном или нескольких напорных трубопроводах при различных условиях эксплуатации, в том числе во взрывоопасных зонах. |
| Принцип действия | Расходомеры реализуют метод ультразвукового зондирования, при котором ультразвуковые колебания (УЗК), возбуждаемые электроакустическими преобразователями (ПЭА), распространяются в измеряемой среде по и против потока. ПЭА, подключенные к вторичному измерительному преобразователю (ВП) расходомера, поочередно выполняют функцию излучателей и приемников. При движении жидкости время распространения УЗК по потоку меньше, чем время распространения против потока, а разница этих времен пропорциональна скорости потока и, следовательно, расходу жидкости. |
| собенности и достоинства/недостатки | измерение без потерь давления в трубопроводе, наличие режима дозирования объема, измерение расхода и объема реверсивного потока, возможна поставка датчиков различного исполнения (накладные, врезные), а также готовых измерительных участков, цифровая обработка сигнала, минимальное время одного измерения, высокая помехозащищенность |
| Измеряемые среды | Вода, стоки, кислота, щелочи, пищевые продукты |
| Диапазоны расходов измеряемой среды | |
| Температура окр.среды в месте установки | от 0 до 50 (от минус 40 до 65)** |
| Температура измеряемой среды | от минус 30 до 160 |
| Максимальное давление | 2,5 МПа |
| Максимальная температура | 160 |
| Конструктив компактное/раздельное | раздельное |
| В случае раздельного конструктива – максимальное расстояние между элементами | |
| Контактный/бесконтактный тип монтажа на трубу | Контактный, врезной, накладной |
| Наличие индикации по месту | Выносной электронный блок |
| Наличие цифрового интерфейса | RS-232/RS-485 |
| Возможность обслуживания неск.трубопроводов | да |
| Диаметры | от 10 до 5 000 (от 150 до 10 000)* |
| Исполнение преобразователя расхода (фланцевое, сэндвич, бесфланцевое, и пр.) | фланцевое |
| Материал преобразователя расхода | углеродистая сталь, нержавеющая сталь, сталь 09Г2С |
| Длины прямолинейных участков | |
| Пылевлагозащита | IP54/IP68 |
| Потребляемая мощность | 12 Вт |
| Питание | 24В |
| Полный средний срок службы | 12 лет |
| Межповерочный интервал | 4 года |
| Срок гарантии | 25 месяцев |
| Страна происхождения | г. Санкт-Петербург |
Теплосчетчики и расходомеры Взлет
Теплосчетчики и расходомеры Взлет производит ЗАО Фирма Взлет, которая является одной из самых крупных среди
производителей приборов учета в России. Фирма Взлет работает уже более 20 лет.
В ассортименте компании имеются в продаже множество приборов учета и продукции кип, а именно
электромагнитные расходомеры, ультразвуковые расходомеры, теплосчетчики, счетчики тепловой энергии.
А также приборы для измерения газа, температуры, давления, уровня, поверочное оборудование и программные комплексы и пр.
Продукция организации также экспортируется в страны СНГ.
Теплосчетчики и расходомеры фирмы Взлет применяются на объектах жилищно-коммунального хозяйства,
теплосетей, энергоснабжающих организаций, горнодобывающей, нефтегазодобывающей, металлургической,
химической промышленности, и других промышленных объектах.
У организации имеется развитая дилерская и сервисная сеть во многих городах РФ.
Рассмотрим подробнее Расходомер-счетчик ультразвуковой ВЗЛЕТ МР (УРСВ-5хх ц).
Ультразвуковой расходомер-счетчик Взлет предназначен для измерения расхода различных жидкостей,
в том числе реверсивного потока жидкостей, протекающих
в одном или нескольких трубопроводах. Расходомер-счетчик взлет бывает многоканальным, до 4-х каналов
расхода, а также многолучевым, до нескольких измерительных лучей на трубе.
Прибор обладает
коммуникационными возможностями, возможностями подключения дополнительного оборудования, имеет на
борту цифровой интерфейс, архивирует данные. Прибор может использоваться в составных ультразвуковых
теплосчетчиках Взлет. Применяется для измерения горячей воды, холодной воды, жидкий пищевых продуктов и пр.
Прибор состоит из преобразователя расхода с датчиками и микропроцессорного электронного блока для
обработки информации и вывода на индикатор или по линиям связи.
По принципу измерения данный ультразвуковой расходомер взлет относится к время-импульсным расходомерам,
принцип действия его основан на измерении времен разности распространения ультразвуковых импульсов внутри
трубы между пьезоэлектрическим преобразователями.
По принципу действия и конструкции расходомер Взлет аналогичен ультразвуковому расходомеру US-800.
Помимо ультразвукового расходомера, в ассортименте компании также имеются расходомеры электромагнитного
принципа действия ВЗЛЕТ ЭР, или ВЗЛЕТ ЭМ.
Краткое описание прибора: Расходомер Взлет предназначен для измерения расхода и объема чистой воды,
и других токопроводящих жидких сред (для диэлектриков не предназначен и на таких жидкостях прибор не работает!).
Конструктивно состоит из первичного преобразователя расхода электромагнитного принципа действия и
микропроцессорного электронного блока.
Принцип работы электромагнитного расходомера основан на измерении электродвижущей силы индукции, возникающей в объеме электропроводящей жидкости, движущейся в магнитном поле, создаваемом электромагнитной системой во внутренней полости проточной части первичного преобразователя расхода.
В целом продукция компании Взлет обладает ценой на порядок выше, чем аналогичный ей ультразвуковые расходомеры US800 и теплосчетчики Энконт.
Возможно подделки!
Информируем Вас о том, что недобросовестными поставщиками/посредниками участились случаи поставки ультразвуковых расходомеров-счетчиков US-800 (или теплосчетчиков Энконт) по заниженным ценам, имеющих в своем составе неоригинальные (изготовленные неизвестным сторонним производителем) ультразвуковые преобразователи расхода УПР.
