Стационарный ультразвуковой расходомер STREAMLUX SLS-700F

Стационарный ультразвуковой расходомер STREAMLUX SLS-700F

Стационарные расходомеры Streamlux предназначены для эксплуатации в сильно запыленных помещениях или на объектах, где возможно внезапное возникновение хаотичного разбрызгивания жидкости. Удаленность от датчиков может достигать 200 метров. Класс защиты корпуса IP67 гарантирует устойчивость к струям воды и полное предовращение прникновения пыли.

Накладные датчики

Устойчивость к износу вследствие отсутствия контакта с измеряемой средой

Остутвтсиве ограничений к давлению в трубопроводе

Простая установка без остановки технологических процессов

Отсутствие затрат на врезку и рисков утечек в трубопроводе

Универсальность

Широкий диапазон тепмератур измеряемых жидкостей

Практически любые диаметры/материалы труб инженерных сетей предприятия

Высокая точность измерения на уровне мировых брендов

Возможности по использованию измерения жидкостей с примесями до 5%

Надежность

Отсутствие подвижных частей, вибрации, усталости материалов

Остутствие риска коррозии в агресивной среде

Работа в грубых производственных условиях, устойчивость к пыли и воде

Сертификат Госреестра СИ

Сертификат электробезопасности Таможенного Соэза

Гарантия 60 месяцев

Автоматизация процессов

5 портов для интеграции а АСУТП

Работа по протоколу ModBus через порт RS485

Возможность подключения к радиобмену

ПО для обмена данными с компьютером

Расходомеры Streamlux дают возможность контролировать расход на трубах из большинства материалов, включая сталь, пластик, стекло, чугун и другие с диаметрами от 25 мм до 6000 мм. Измерять потоки любых видов жидкостей с температурами до +160 Град.С. А способность к компенсации до 5% примесей позволяет вести учет сточных вод и напорной кнализации.

Разнообразие интерфейсных портов и поддержка современных протоколов обмена данными обеспечивают широкие возможности по удаленной обработке показаний расходомера контроллерами и существенно упрощают процесс интеграции прибора в АСУТП предприятия.

Принцип измерения

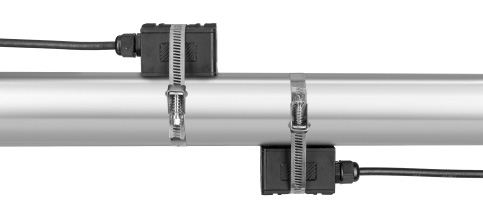

Расходомер использует накладные ультразвуковые датчики. Они не блокируют поток воды, легко устанавливаются и демонтируются с помощью магнитов или хомутов. Расходомеры Streamlux работают по принцыпу поочередной передачи и приема частотно-модулированного всплеска звуковой энергии между двумя датчиками и измерения времени, за котрое звуковой сигнал проходит между ними. Разница в измеренном времени прохождения сигнала прямо и точно определяет скорость жидкости в трубопроводе.

Технический характеристики

Ду трубопровода 25 - 100 мм
50 – 700 мм
300 – 6000 мм
Погрешность измерения расхода +- 1%
Расстояние от датчиков до прибора До 200 метров, кабель двухжильный, экранированный
Диапазон измерения скоростей потока +- 0.005 --- +-12 м/с, в обе стороны
Дисплей ЖК с подсветкой, 2х20 символов
Отображает текущий расход, накопительный расход (положительный, отрицательный, разность), скорость потока, параметры настройки
Выходные сигналы Датчики расхода (2)
Датчики температуры (2)
Выходные сигналы (для съема и передачи информации по каналам связи) Токовый 0 – 20 или 4 – 20мА Импульсный – настраиваемый Частотный – настраиваемый Релейный – настраиваемый, нормально замкнутый RS-485- протокол обмена прилагается Звуковой – встроенный динамик, программируемый
Архив Записи результатов измерений за сутки/месяц/год Накопительный расход Отключения питания Изменения статуса прибора
Диапазон температур Датчики накладные -30 - +90 Датчики (накладные) высокотемпературные -30 - +160 Основной блок -10 - + 60
Питание прибора Переменное 220В
Постоянное 8-36В

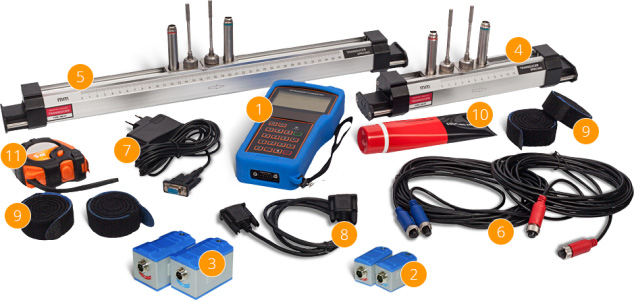

Стационарные ультразвуковые расходомеры Streamlux комплектуются всем необходимым для того, чтобы обеспечить быстрый и удобный монтаж накладных датчиков на трубах любого диаметра.

STREAMLUX SLS-700F

Базовый комплект лежит в основе каждой модели

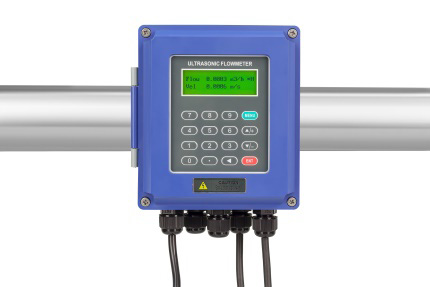

  1. Стационарный ультразвуковой расходомер SLS-700F в IP67 ударопрочном корпусе из ABS – пластика, с универсальным креплением ( на стену или на DIN – рейку);
  2. Ультразвуковые датчики с магнитами для труб с Ду от 25 до 6000 мм в исполнении IP68 входят в комплект в зависимости от выбранной модели
  3. Хомуты нержавеющие для фиксации датчиков
  4. Крепление на DIN – рейку
  5. Кабель «датчики» - «прибор» (по умолчанию по 2х5 метров, максимально возможно – 2х200 метров);
  6. Гель – смазка;
